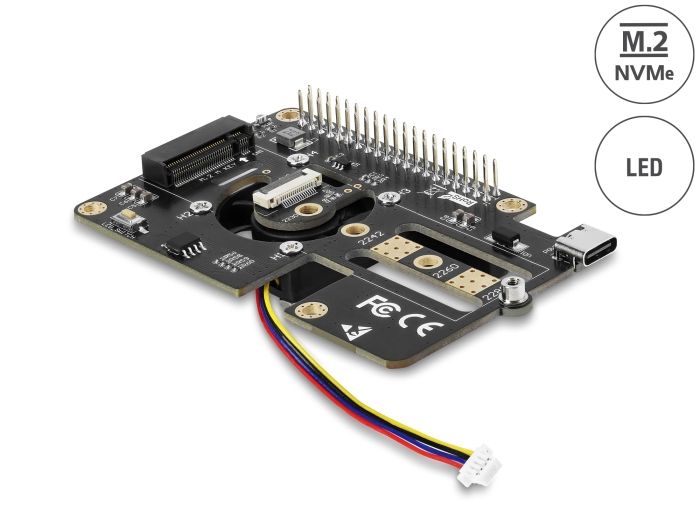

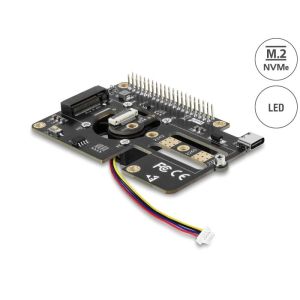

Tämä Delockin sovitin lisää Raspberry Pi 5 -laitteeseen yhden M.2-paikan. Siihen voidaan liittää yksi M.2-moduuli (koko 2280, 2260, 2242 tai 2230).
Täydellinen Raspberry Pi 5 -laitteelle

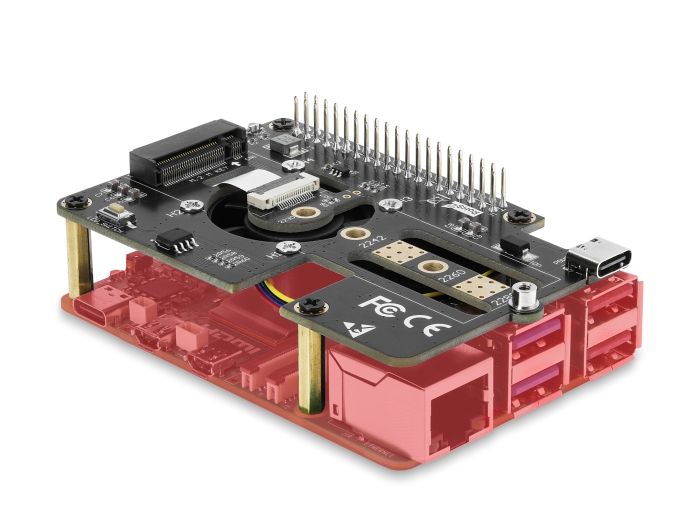

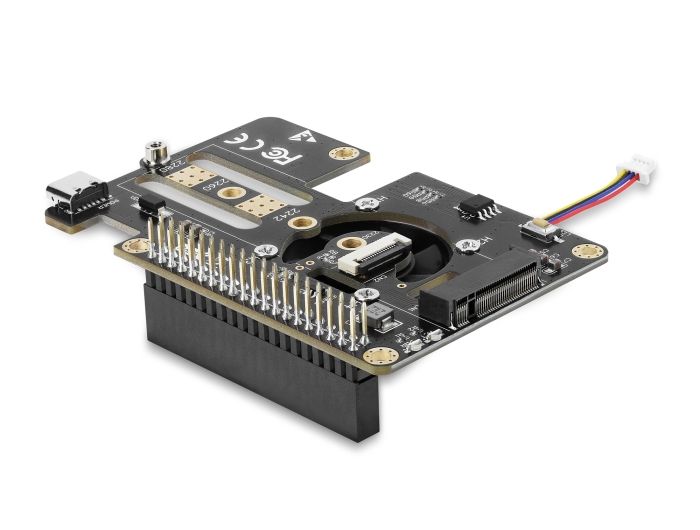

M.2-sovitin on suunniteltu erityisesti Raspberry Pi 5 -käyttöön. Se liitetään suoraan 40-nastaiseen GPIO-liitäntään peittämättä sitä; harkitun rakenteensa ansiosta liitäntä on läpivietävä ja pysyy täysin käytettävissä. Yhteys yhden piirilevyn tietokoneeseen (SBC) muodostetaan ylimääräisen PCIe-liitännän kautta.
RGB-LED-valaistus

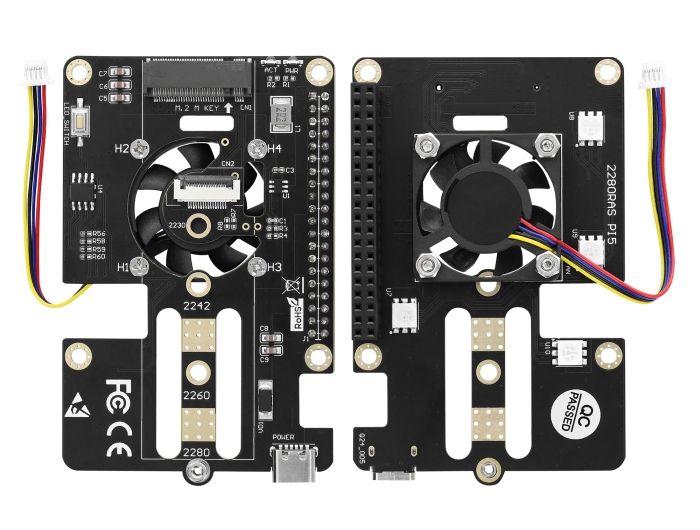

Sisäänrakennettu LED-valaistus voidaan kytkeä päälle tai pois päältä. Pohjassa olevat neljä RGB-LED-valoa luovat hillityn ja tyylikkään ulkoasun.
Tehokas jäähdytys
Pohjassa oleva integroitu tuuletin varmistaa luotettavan jäähdytyksen myös vaativassa käytössä.
Liitännät:
1 x M.2-paikka (Key M)
1 x PCIe x1 FPC -liitäntä (naaras)
1 x GPIO 40-pinninen liitäntä (uros)
1 x GPIO 40-pinninen liitäntä (naaras)
1 x USB Type-C™ -liitäntä (naaras, virransyöttö)
1 x 4-pinninen tuuletinliitäntä (naaras)
Väylä: PCIe
Tukee PCIe-pohjaisia M.2-moduuleja (koot 2280, 2260, 2242 ja 2230; Key M tai Key B+M)
Moduulin komponenttien enimmäiskorkeus: 1,5 mm; tukee myös kaksipuolisesti ladottuja moduuleja
Tukee NVM Express (NVMe) -tekniikkaa
1 x 30 mm tuuletin
1 x Virran merkkivalo (LED)
1 x Toiminnan merkkivalo (LED)
4 x RGB-LED-valo
1 x LED-kytkin
Mitat (PxLxK): n. 85 x 56 x 24 mm
Järjestelmävaatimukset
Vapaa GPIO 40-pinninen liitäntä Raspberry Pi 5 -laitteessa
Vapaa PCIe-liitäntä Raspberry Pi 5 -laitteessa
Vapaa tuuletinliitäntä Raspberry Pi 5 -laitteessa

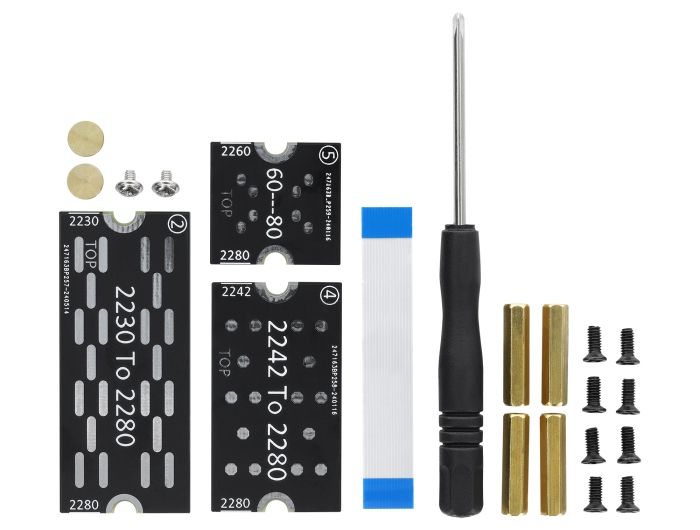

Pakkauksen sisältö
Sovitin
Liitäntäkaapeli, pituus n. 5 cm
Jatkokappale (30 mm -> 80 mm)
Jatkokappale (42 mm -> 80 mm)
Jatkokappale (60 mm -> 80 mm)
Asennustarvikkeet
Ruuvimeisseli
Käyttöohje
