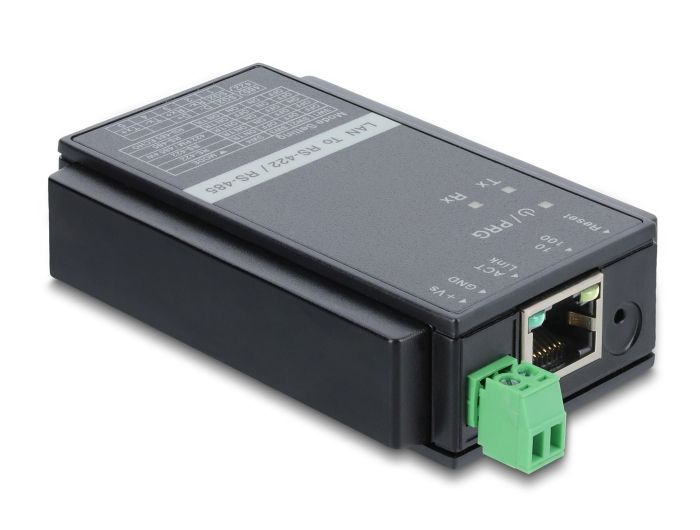

Delockin LAN Ethernet -muunnin tarjoaa mahdollisuuden integroida RS-485/RS-422-laitteita ja -kenttäväyliä lähiverkkoon. Kestävän kotelonsa ansiosta muunnin soveltuu DIN-kiskoon asennettavaksi ja siinä on luotettava ylijännitesuoja.
TCP/IP Ethernet -muuntimen asetukset
RS-485- ja RS-422-toimintatilat sekä päätevastukset kytketään päälle tai pois laitteen pienillä kytkimillä. Lisäasetukset voidaan tehdä kätevästi verkkoselaimen tai mukana tulevan ohjelmiston kautta.
RS-485-kaikutila
RS-485-kaikutilassa muunnin lähettää vastaanotetun datan automaattisesti takaisin. Näin voit tarkistaa, pääsevätkö lähetetyt tiedot todella määränpäähänsä ja onko ne vastaanotettu oikein.
Erikoisominaisuudet
Windows Server 2019-, 2022- ja 2025-käyttöjärjestelmien sovellusohjelmistoa voidaan käyttää myös Windows-palveluna.
Liittimet:
1 x RJ45-liitin
Nopea Ethernet jopa 100 Mb/s
1 x RS-422/485 -liitäntälohko, 5-nastainen
1 x 2-nastainen virtaliitin
Tukee automaattista MDI-X:ää (standardin tai ristikkäisen verkkokaapelin automaattinen tunnistus)
Tukee virtuaalista COM-porttia, TCP-palvelinta/asiakasta (laitteiden välinen tiedonsiirto), UDP:tä, HTTP:tä, DHCP:tä, staattista IP-osoitetta, ICMP:tä ja ARP:tä
RS-422- ja RS-485-asetukset
4-johtiminen RS-422-tila
2-johtiminen RS-485-tila
4-johtiminen RS-422- ja RS-485-tila
2-johtiminen RS-485-kaikutila
RS-422/485-päätevastus: 120 Ω
Pysäytysbitit: 1, 2
Databitit: 7, 8
Pariteetti: parillinen, pariton, ei mitään, merkki, välilyönti
Tiedonsiirtonopeus jopa 921,6 kbps
LED-merkkivalo: virta ja aktiivisuus
±15 kV ESD suojaus kaikissa signaalinastoissa
Ylijännitesuojaus 600 W kaikissa RS-485/RS-422 signaalinastoissa
Nollauspainike
Virtalähde: 10–30 V DC
Virrankulutus: n. 105 mA @ 24,0 V
1 x kiinnitys 35 mm:n DIN-kiskoon
Käyttölämpötila: -35 °C ~ 65 °C
Varastointilämpötila: -40 °C ~ 85 °C
Suhteellinen kosteus: 5–95 % (ei tiivistyvä)
Kotelo: muovia
Paino: n. 90 g
Mitat (P x L x K): n. 104 x 54 x 23 mm
