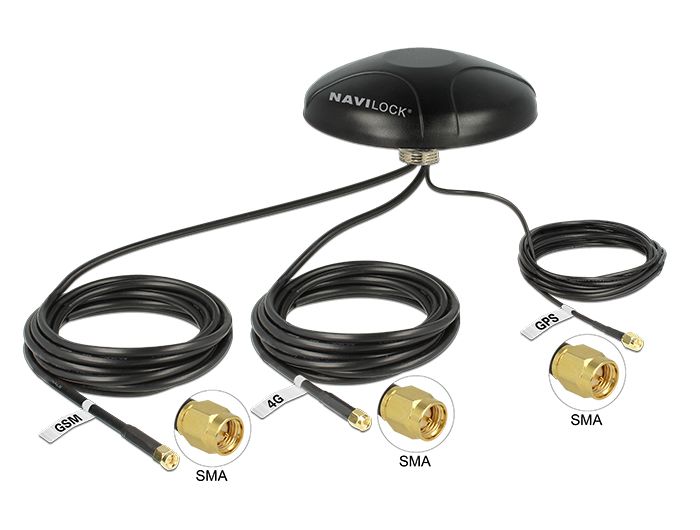

Navilock Multiband GNSS Galileo SMA Antenni monisuuntainen kattoasennus ulkokäyttöön

Tässä Navilock-monikaista-antennissa on kolme fyysisesti erillistä lähetys- ja vastaanottoyksikköä. GNSS-patch-antenni vastaanottaa signaalit Global Navigation Satellite System GALILEOsta ja GPS:stä. Kaksi PIFA-antennia, kumpikin LTE:lle ja GSM/UMTS:lle, vastaavat lähettämisestä ja vastaanottamisesta näillä alueilla.
Monikaista-antenni soveltuu ulkoominaisuuksiensa ansiosta ihanteellisesti kovaan arkeen liikenteen, metsätalouden, maatalouden, rakentamisen ja merenkulun aloilla. Se on vedenpitävä, iskunkestävä ja sitä voidaan käyttää laajemmalla lämpötila-alueella.

• Liitännät: 3 x SMA-liitin
• GNSS:
    Taajuusalue:
        GPS: L1, 1,57542 GHz
        GALILEO: E1, 1,57542 GHz
    Antennin vahvistus: 4 dBi
    VSWR: 2.5
    Impedanssi: 50 ohmia
    Polarisaatio: RHCP
• LNA GPS:
    Taajuusalue:
        GPS: L1, 1,57542 GHz
        GALILEO: E1, 1,57542 GHz
    Vahvistus: 28 dBi
    Käyttöjännite: 2,2 - 5,0 V.
    Virrankulutus: 5 - 15 mA
    VSWR: 2.0
    Impedanssi: 50 ohmia
    Kaapelityyppi: koaksiaali
    Kaapelityyppi: RG-174
    Kaapelin vaimennus:
        1,5 dB @ 1,5 GHz per metri
    Kaapelin halkaisija: noin 2,7 mm
• LTE:
    Taajuusalue:
        0,698-0,960 GHz
        1,710-2,700 GHz
    LTE-taajuus: 1-10 / 12-20 / 23 / 25-30 / 33-41
    GSM / UMTS / LoRa 868 MHz, 915 MHz / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth
    Antennivahvistus: 3 dBi
    Impedanssi: 50 ohmia
    Polarisaatio: lineaarinen
    VSWR: 2.5
    Kaapelityyppi: koaksiaali
    Kaapelityyppi: RG-58 / U
    Kaapelin vaimennus:
        0,6 dBi @ 1 GHz per metri
    Kaapelin halkaisija: noin 4,95 mm
• GSM UMTS:
    Taajuusalue:
        0,824-0,960 GHz
        1,710-2,170 GHz
    GSM / UMTS / Z-Wave
    Antennivahvistus: 3 dBi
    Impedanssi: 50 ohmia
    Polarisaatio: lineaarinen
    VSWR: 2.5
    Kaapelityyppi: koaksiaali
    Kaapelityyppi: RG-58 / U
    Kaapelin vaimennus:
        0,6 dBi @ 1 GHz per metri
    Kaapelin halkaisija: noin 4,95 mm
• Käyttölämpötila: -40 °C ~ 85 °C
• Kotelon materiaali: ABS
• Suojausluokka: IP67
• Ruuvikiinnitys:
    Reiän halkaisija: 30 mm
• Väri musta
• Mitat (ØxK): noin 143,6 x 65 mm
• Kaapelin väri: musta
• Kaapelin pituus: n. 3 m

Laitteistovaatimukset

• Laite, jossa on vapaita SMA-liitäntöjä
